YARUS YN-T5000
Модульный мультиплексор PDH
YARUS YN-T5000
Модульный мультиплексор PDH
Мультиплексор YN-T5000 предназначен для формирования потоков данных плезиохронной цифровой иерархии (PDH). Оборудование используется в сетях доступа и кросс-коммутации каналов связи, в технологических сетях передачи данных и решениях по агрегации групп низкоскоростных аналоговых и цифровых голосовых каналов, интерфейсов передачи данных. Наличие различных модификаций YN-T5000 позволяет сочетать: оптимальную ёмкость и производительность устройства для решения различных задач, гибкие возможности по резервированию; агрегацию и кросс-коннект низкоскоростных интерфейсов в исходящие потоки E1 и оптические линии связи, без необходимости использования дополнительного оборудования; поддержку интерфейсов локальных сетей с возможностью передачи потоков данных от них через интерфейсы TDM и передачу данных TDMoIP; широкий спектр аналоговых и низкоскоростных интерфейсов требующихся для работы диспетчерских и технологических систем. Наибольший интерес YN-T5000 представляет для предприятий топливно-энергетического комплекса, транспортных сетей промышленной автоматизации, сетей управления транспортом, силовых ведомств.
подробная информация
Модификации

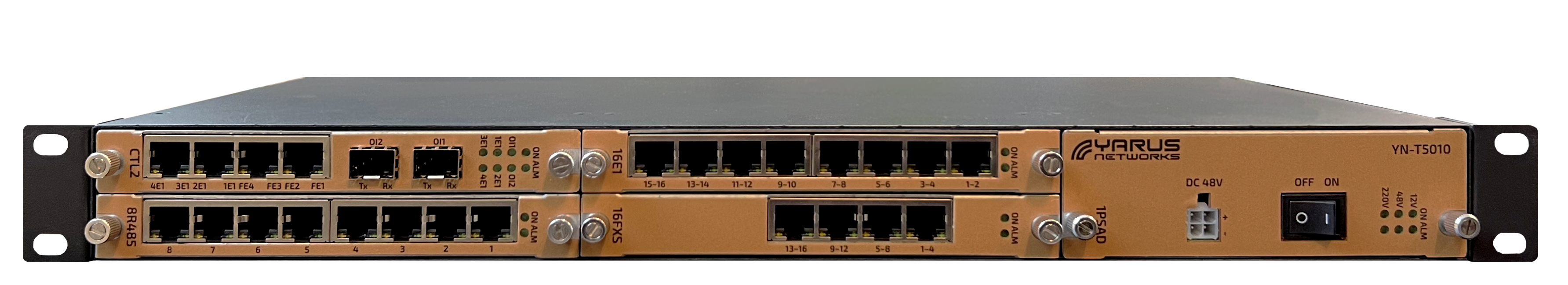

YN-T5010
Электропитание
Макс. потребляемая мощность, Вт
:
50
Слоты модулей питания
:
1
Интерфейсы
Слоты интерфейсных модулей
:
3
Интерфейсы E1
:
52
Интерфейсы E&M (RJ-45)
:
24
Интерфейсы V.35 (RJ-45
:
24
Интерфейсы G.703 (RJ-45)
:
24
Интерфейсы FXO/FXS (RJ-45)
:
48
Интерфейсы RS-232 Async (RJ-45)
:
48
Физические характеристики и условия эксплуатации
Габариты (Ш×В×Г), мм
:
440 × 45 × 260

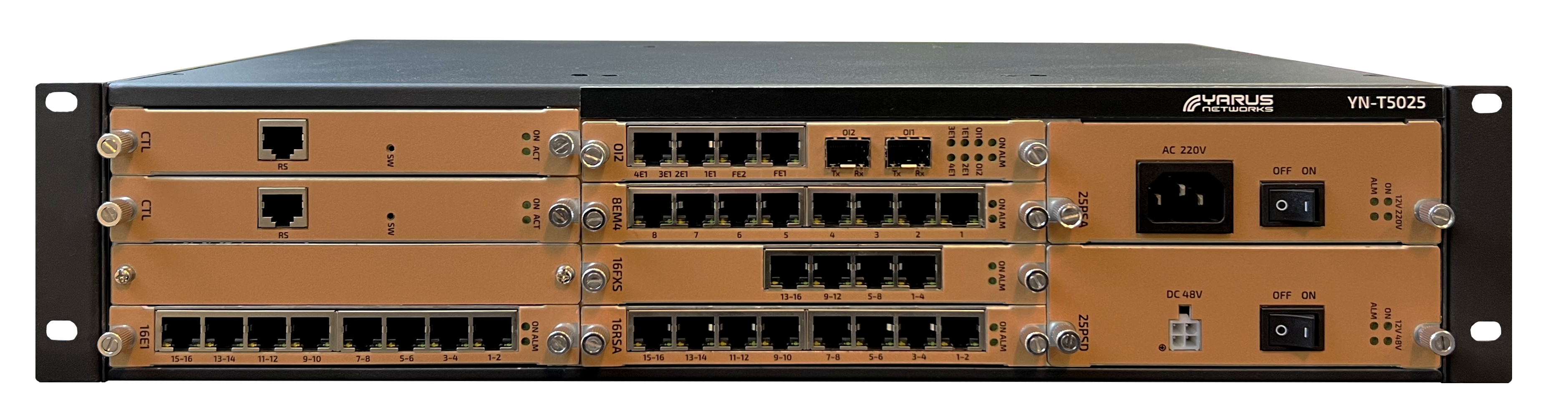

YN-T5025
Электропитание
Макс. потребляемая мощность, Вт
:
150
Слоты модулей питания
:
2
Интерфейсы
Слоты интерфейсных модулей
:
6
Интерфейсы E1
:
96
Интерфейсы E&M (RJ-45)
:
48
Интерфейсы V.35 (RJ-45
:
48
Интерфейсы G.703 (RJ-45)
:
48
Интерфейсы FXO/FXS (RJ-45)
:
96
Интерфейсы RS-232 Sync (RJ-50)
:
48
Интерфейсы RS-232 Async (RJ-45)
:
96
Интерфейсы C37.94 (SC)
:
24
Физические характеристики и условия эксплуатации
Габариты (Ш×В×Г), мм
:
440 × 100 × 280

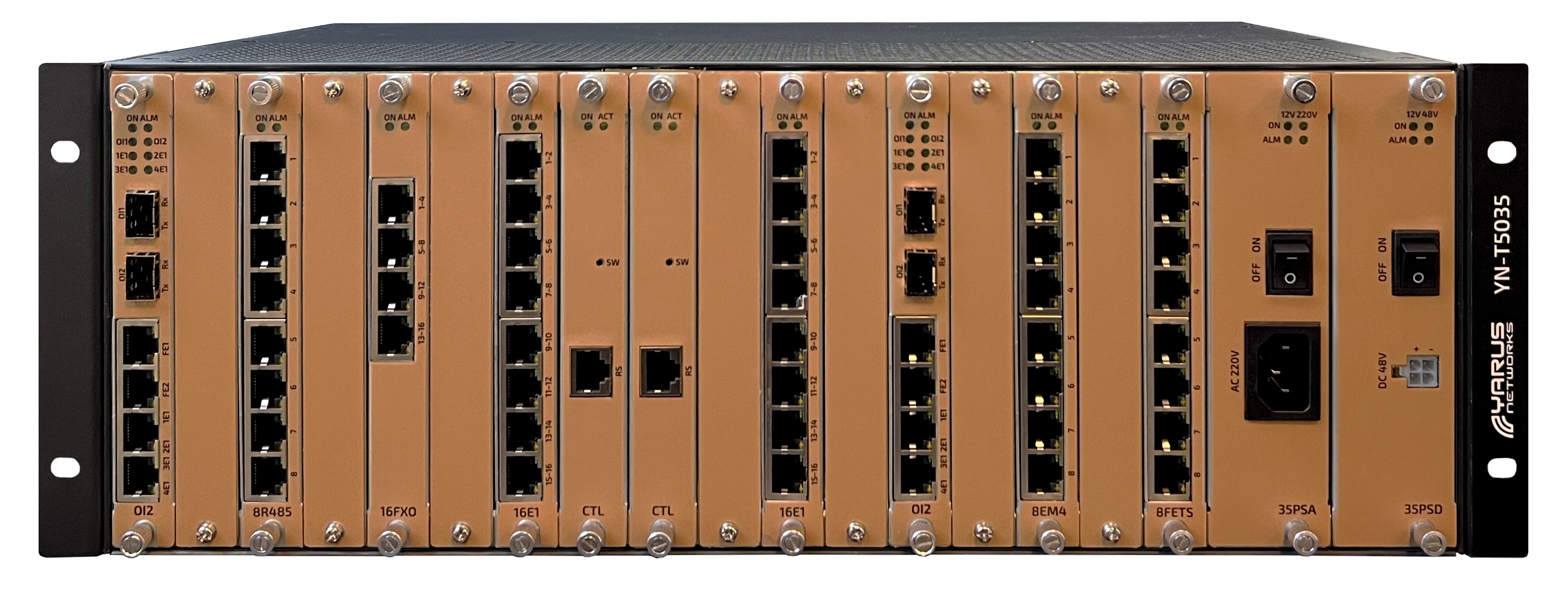

YN-T5035
Электропитание
Макс. потребляемая мощность, Вт
:
360
Слоты модулей питания
:
2
Интерфейсы
Слоты интерфейсных модулей
:
15
Интерфейсы E1
:
240
Интерфейсы E&M (RJ-45)
:
120
Интерфейсы V.35 (RJ-45
:
120
Интерфейсы G.703 (RJ-45)
:
120
Интерфейсы FXO/FXS (RJ-45)
:
240
Интерфейсы RS-232 Sync (RJ-50)
:
120
Интерфейсы RS-232 Async (RJ-45)
:
240
Интерфейсы C37.94 (SC)
:
60
Физические характеристики и условия эксплуатации
Габариты (Ш×В×Г), мм
:
440 × 160 × 280
технические характеристики
| Характеристика | YN-T5010 | YN-T5025 | YN-T5035 |
|---|---|---|---|
| Электропитание | |||
| Макс. потребляемая мощность, Вт | 50 | 150 | 360 |
| Слоты модулей питания | 1 | 2 | 2 |
| Интерфейсы | |||
| Интерфейсы C37.94 (SC) | – | 24 | 60 |
| Интерфейсы E&M (RJ-45) | 24 | 48 | 120 |
| Интерфейсы E1 | 52 | 96 | 240 |
| Интерфейсы FXO/FXS (RJ-45) | 48 | 96 | 240 |
| Интерфейсы G.703 (RJ-45) | 24 | 48 | 120 |
| Интерфейсы RS-232 Async (RJ-45) | 48 | 96 | 240 |
| Интерфейсы RS-232 Sync (RJ-50) | – | 48 | 120 |
| Интерфейсы V.35 (RJ-45 | 24 | 48 | 120 |
| Слоты интерфейсных модулей | 3 | 6 | 15 |
| Физические характеристики и условия эксплуатации | |||
| Габариты (Ш×В×Г), мм | 440 × 45 × 260 | 440 × 100 × 280 | 440 × 160 × 280 |
Протоколы и функции
Информация для заказа
| типовые модификации | описание |
|---|---|
| YN-T5035-SF | Шасси YN-T5035, на 19 слотов, блок вентиляторов в комплекте, 3.5 RU |
| YN-T5025-SF | Шасси YN-T5025 на 10 слотов, блок вентиляторов в комплекте, 2.5 RU |
| YN-T5010-SF | Шасси YN-T5010 на 5 слотов, блок вентиляторов в комплекте, 1 RU |
| YN-T5035-PSD | Модуль питания DC для YN-T5035 |
| YN-T5035-PSA | Модуль питания АС для YN-T5035 |
| YN-T5025-PSD | Модуль питания DC для YN-T5025 |
| YN-T5025-PSA | Модуль питания АС для YN-T5025 |
| YN-T5010-PSAD | Модуль питания комбинированный АС+DC для YN-T5010 |
| YN-T50X5-CTL | Модуль контроля и кросс-коммутации для YN-T5035, YN-T5025 |
| YN-T5010-CTL2 | Модуль контроля и кросс-коммутации, 4 × E1 RJ-45, 4 × 10/100BASE-T RJ-45 для YN-T5010 |
| YN-T50X5-M-OI2 | Модуль оптических интерфейсов 2 × SFP, 2 × 10/100BASE-T RJ-45, 4 × E1 RJ-45 для YN-T5035, YN-T5025 |
| YN-T50X5-M-8FETS | Интерфейсный модуль 8 × 10/100BASE-T RJ-45, N × 64 кбит/с для YN-T5035, YN-T5025 |
| YN-T50X5-M-CES | Интерфейсный модуль TDMoIP 2 × 1000BASE-X SFP, 4 × 10/100BASE-T RJ-45 для YN-T5035, YN-T5025 |
| YN-T5000-M-16E1 | Интерфейсный модуль 16 × Е1 RJ-45 |
| YN-T5000-M-16FXO | Интерфейсный модуль 16 × FXO RJ-45 |
| YN-T5000-M-16FXS | Интерфейсный модуль 16 × FXS RJ-45 |
| YN-T5000-M-8EM4 | Интерфейсный модуль 8 × E&M 4-х проводной RJ-45 |
| YN-T5000-M-16EM2 | Интерфейсный модуль 16 × E&M 2-х проводной RJ-45 |
| YN-T5000-M-8CD | Интерфейсный модуль 8 × G.703 RJ-45 |
| YN-T5000-M-16RSA | Интерфейсный модуль 16 × RS232 асинхронные RJ-45 |
| YN-T5000-M-8RSS | Интерфейсный модуль 8 × RS232 синхронные RJ-50 |
| YN-T5000-M-8R485 | Интерфейсный модуль 8 × RS485 асинхронные |
| YN-T5000-M-8V35 | Интерфейсный модуль 8 × V.35 RJ-45 |
| YN-T50X5-M-4OI37 | Интерфейсный модуль 4 × C37.94 SC для YN-T5035, YN-T5025 |
| YN-T50X5-M-CB | Интерфейсный модуль на 4 субмодуля для YN-T5035 и YN-T5025 |
| YN-T50X5-M-M4O | Субмодуль 4 × FXO для интерфейсного модуля YN-T50X5-M-CB |
| YN-T50X5-M-M4S | Субмодуль 4 × FXS для интерфейсного модуля YN-T50X5-M-CB |
| YN-T50X5-M-M2EM4 | Субмодуль 2 × E&M 4-х проводной для интерфейсного модуля YN-T50X5-M-CB |
| YN-T50X5-M-M4RS | Субмодуль 4 × RS232 асинхронные для интерфейсного модуля YN-T50X5-M-CB |
