YARUS YN-T1000
Универсальная транспортная платформа
YARUS YN-T1000
Универсальная транспортная платформа
Универсальная транспортная платформа (УТП) YN-T1000 предназначена для использования в системах, где требуется устойчивость, надежность и предсказуемость работы транспортной сети. Наличие различных модификаций УТП позволяет сочетать: возможности транспортной системы SDH с работой на скоростях до уровня STM-16 в различных сетевых топологиях и гибкие возможности по резервированию; агрегацию и кросс-коннект низкоскоростных интерфейсов в исходящие потоки SDH, без необходимости использования дополнительных мультиплексоров доступа; поддержку интерфейсов локальных сетей с возможностью передачи потоков данных от них через интерфейсы TDM и передачу данных TDMoIP; широкий спектр аналоговых и низкоскоростных интерфейсов требующихся для работы диспетчерских и технологических систем. Наибольший интерес YN-T1000 представляет для предприятий топливно-энергетического комплекса, транспортных сетей промышленной автоматизации, сетей управления транспортом, силовых ведомств.
сферы применения
Корпоративные СПД
подробная информация
Модификации

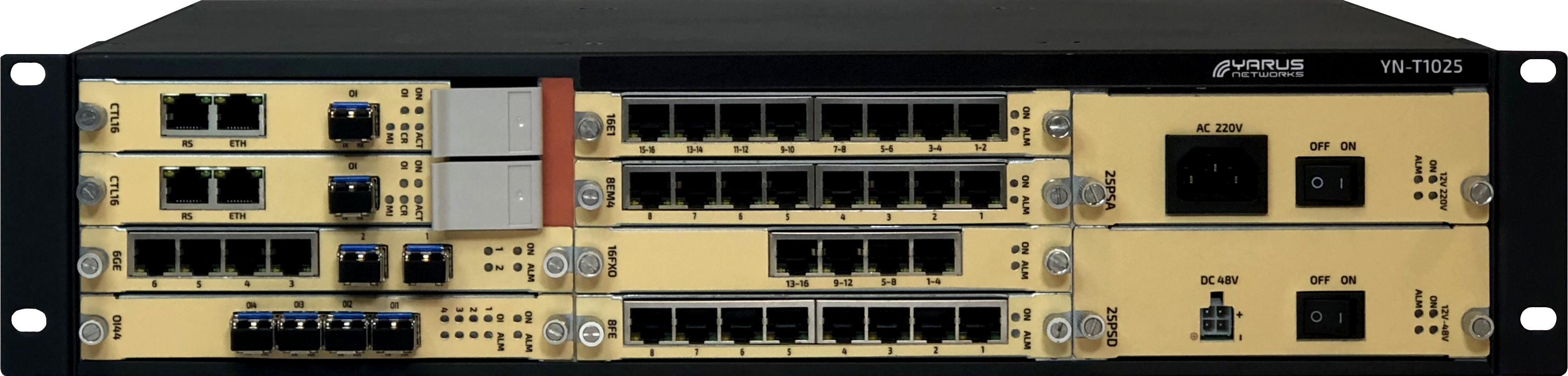

YN-T1025
Электропитание
Макс. потребляемая мощность, Вт
:
150
Интерфейсы
Слоты интерфейсных модулей
:
4
Интерфейсы E1
:
64
Интерфейсы STM-4 (SFP)
:
16
Интерфейсы STM-1 (SFP)
:
20
Интерфейсы E&M (RJ-45)
:
48
Интерфейсы V.35 (RJ-45
:
32
Интерфейсы G.703 (RJ-45)
:
48
Интерфейсы FXO/FXS (RJ-45)
:
96
Интерфейсы RS-232 Sync (RJ-50)
:
48
Интерфейсы RS-232 Async (RJ-45)
:
96
Интерфейсы C37.94 (SC)
:
16
Физические характеристики и условия эксплуатации
Габариты (Ш×В×Г), мм
:
440 × 100 × 280

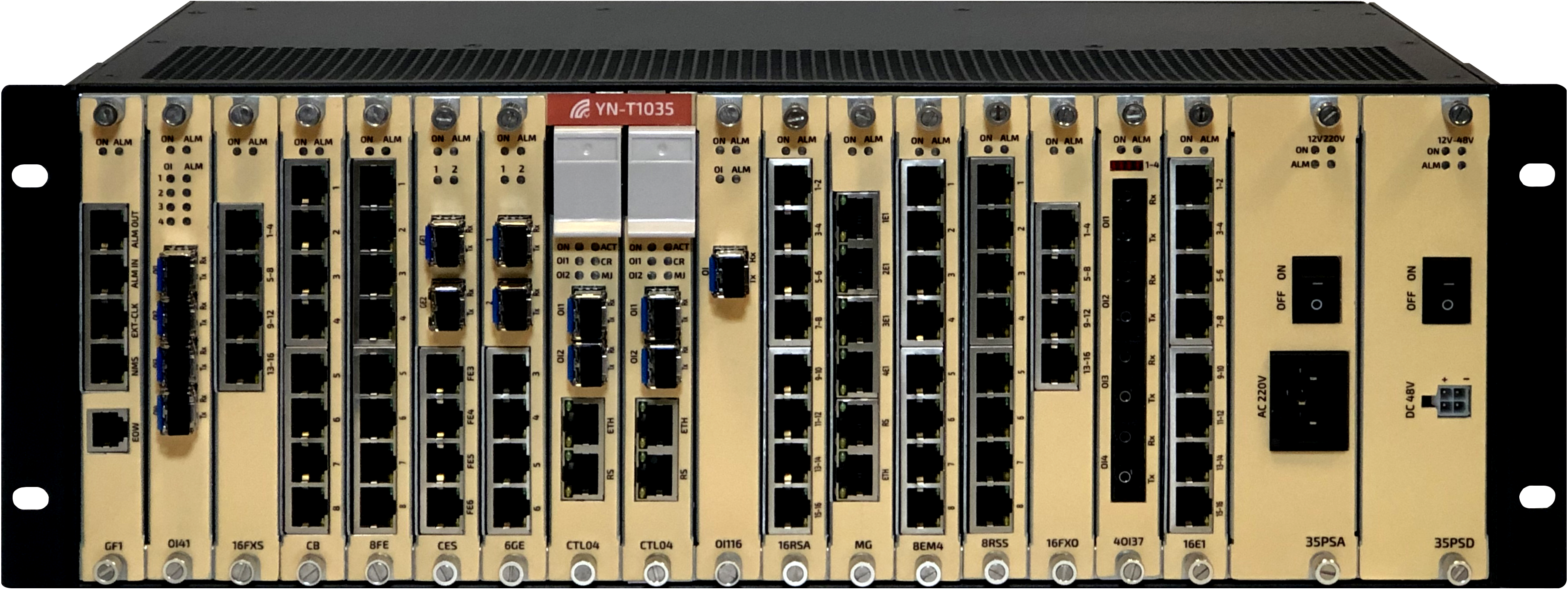

YN-T1035
Электропитание
Макс. потребляемая мощность, Вт
:
360
Интерфейсы
Слоты интерфейсных модулей
:
13
Интерфейсы E1
:
208
Интерфейсы STM-4 (SFP)
:
25
Интерфейсы STM-1 (SFP)
:
60
Интерфейсы E&M (RJ-45)
:
120
Интерфейсы V.35 (RJ-45
:
104
Интерфейсы G.703 (RJ-45)
:
120
Интерфейсы FXO/FXS (RJ-45)
:
240
Интерфейсы RS-232 Sync (RJ-50)
:
120
Интерфейсы RS-232 Async (RJ-45)
:
240
Интерфейсы C37.94 (SC)
:
52
Физические характеристики и условия эксплуатации
Габариты (Ш×В×Г), мм
:
440 × 160 × 280
технические характеристики
| Характеристика | YN-T1025 | YN-T1035 |
|---|---|---|
| Электропитание | ||
| Макс. потребляемая мощность, Вт | 150 | 360 |
| Интерфейсы | ||
| Интерфейсы C37.94 (SC) | 16 | 52 |
| Интерфейсы E&M (RJ-45) | 48 | 120 |
| Интерфейсы E1 | 64 | 208 |
| Интерфейсы FXO/FXS (RJ-45) | 96 | 240 |
| Интерфейсы G.703 (RJ-45) | 48 | 120 |
| Интерфейсы RS-232 Async (RJ-45) | 96 | 240 |
| Интерфейсы RS-232 Sync (RJ-50) | 48 | 120 |
| Интерфейсы STM-1 (SFP) | 20 | 60 |
| Интерфейсы STM-4 (SFP) | 16 | 25 |
| Интерфейсы V.35 (RJ-45 | 32 | 104 |
| Слоты интерфейсных модулей | 4 | 13 |
| Физические характеристики и условия эксплуатации | ||
| Габариты (Ш×В×Г), мм | 440 × 100 × 280 | 440 × 160 × 280 |
Протоколы и функции
Информация для заказа
| типовые модификации | описание |
|---|---|
| YN-T1035-SF | Шасси YN-T1035 на 19 слотов 3,5 RU, блок вентиляторов в комплекте |
| YN-T1025-SF | Шасси YN-T1025 на 10 слотов 2,5 RU, блок вентиляторов в комплекте |
| YN-T1035-PSD | Модуль питания DC для YN-T1035 |
| YN-T1035-PSA | Модуль питания АС для YN-T1035 |
| YN-T1025-PSD | Модуль питания DC для YN-T1025 |
| YN-T1025-PSA | Модуль питания АС для YN-T1025 |
| YN-T10X5-CTL16 | Модуль контроля и кросс-коммутации, 1 × STM-16 SFP |
| YN-T10X5-CTL04 | Модуль контроля и кросс-коммутации, 2 × STM-4 SFP |
| YN-T10X5-CTL01 | Модуль контроля и кросс-коммутации, 2 × STM-1 SFP |
| YN-T10X5-M-GF1 | Служебный модуль тип 1 (порты управления, порт внешней синхронизации, 4 входа/выхода «сухих контактов», служебная связь) |
| YN-T10X5-M-OI41 | Модуль SDH 4 × STM-1 SFP |
| YN-T10X5-M-OI44 | Модуль SDH 4 × STM-4 SFP |
| YN-T10X5-M-OI116 | Модуль SDH 1 × STM-16 SFP |
| YN-T10X5-M-8FE | Интерфейсный модуль 8 × 10/100BASE-T RJ-45 |
| YN-T10X5-M-6GE | Интерфейсный модуль 4 × 10/100/1000BASE-T RJ-45, 2 × 1000BASE-X SFP |
| YN-T10X5-M-CES | Интерфейсный модуль TDMoIP 2 × 1000BASE-X SFP, 4 × 10/100BASE-T RJ-45 |
| YN-T1000-M-16E1 | Интерфейсный модуль 16 × Е1 RJ-45 |
| YN-T1000-M-16FXO | Интерфейсный модуль 16 × FXO RJ-45 |
| YN-T1000-M-16FXS | Интерфейсный модуль 16 × FXS RJ-45 |
| YN-T1000-M-8EM4 | Интерфейсный модуль 8 × E&M 4-х проводной RJ-45 |
| YN-T1000-M-16EM2 | Интерфейсный модуль 16 × E&M 2-х проводной RJ-45 |
| YN-T1000-M-8CD | Интерфейсный модуль 8 × G.703 RJ-45 |
| YN-T1000-M-16RSA | Интерфейсный модуль 16 × RS232 асинхронные RJ-45 |
| YN-T1000-M-8RSS | Интерфейсный модуль 8 × RS232 синхронные RJ-50 |
| YN-T1000-M-8V35 | Интерфейсный модуль 8 × V.35 RJ-45 |
| YN-T10X5-M-4OI37 | Интерфейсный модуль 4 × C37.94 SC |
| YN-T10X5-M-CB | Интерфейсный модуль на 4 субмодуля |
| YN-T10X5-M-M4O | Субмодуль 4 × FXO для интерфейсного модуля YN-T10X5-M-CB |
| YN-T10X5-M-M4S | Субмодуль 4 × FXS для интерфейсного модуля YN-T10X5-M-CB |
| YN-T10X5-M-M2EM4 | Субмодуль 2 × E&M 4-х проводной для интерфейсного модуля YN-T10X5-M-CB |
| YN-T10X5-M-M4RS | Субмодуль 4 × RS232 асинхронные для интерфейсного модуля YN-T10X5-M-CB |
